Schéma d’installation d’un poêle à bois, distances, conduit et points de sécurité

Avant de choisir un modèle ou de demander un devis, il faut comprendre comment s’imbriquent les éléments d’une installation : poêle, conduit de raccordement, conduit de fumée, arrivée d’air, protection au sol et distances de sécurité. Un schéma, même simple, aide à repérer les points sensibles avant la pose et à éviter les mauvaises surprises lors du contrôle de conformité.

Lire le schéma d’une installation de poêle à bois

Une installation suit une chaîne technique assez lisible : l’appareil produit la chaleur, les fumées passent dans un conduit de raccordement, le conduit de fumée les évacue vers l’extérieur, l’air de combustion arrive dans la pièce ou directement au poêle, et les matériaux proches sont protégés de la chaleur. En pratique, chaque liaison doit être pensée selon la configuration du logement, la place disponible et le type de poêle choisi.

Le principe à garder en tête

Le poêle ne s’installe jamais comme un simple meuble. Il doit être posé sur un support adapté, raccordé à un conduit compatible, alimenté en air et éloigné des matériaux combustibles. Le DTU 24.1 sert de référence pour encadrer l’installation des conduits de fumée et des raccordements. La notice du fabricant reste aussi indispensable, car elle précise les distances et les contraintes propres à l’appareil choisi. Cette double lecture, norme et notice, évite bien des erreurs au moment de la pose.

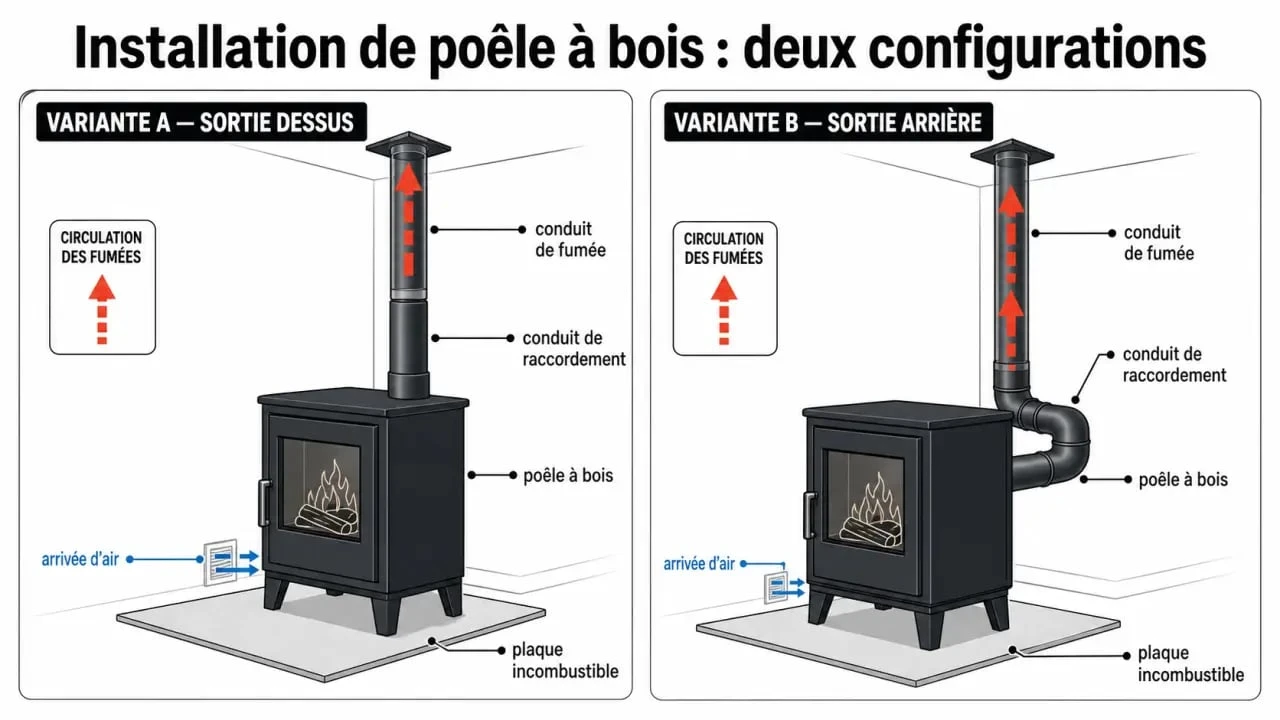

Sortie dessus ou sortie arrière : deux lectures du même schéma

Avec une sortie par le dessus, le conduit de raccordement monte directement depuis l’appareil avant de rejoindre le conduit de fumée. Cette configuration limite souvent les changements de direction. Avec une sortie arrière, le raccordement part horizontalement ou avec un coude, puis remonte vers le conduit. Dans les exemples techniques, on retrouve des repères de montage comme R1/R2/R3/O pour les conduits de raccordement, A/B/C/D/E/F pour les conduits de cheminée, ou encore 10/11/12/13/14/15 pour certaines zones de raccordement. Pour un particulier, l’essentiel n’est pas de mémoriser ces codes, mais de comprendre que chaque configuration impose des pièces, des longueurs et des contrôles spécifiques.

Choisir l’emplacement sans négliger le sol

Le bon emplacement combine trois critères : diffusion de la chaleur, faisabilité du raccordement et sécurité autour de l’appareil. Installer le poêle au centre d’un volume ouvert améliore souvent la sensation de confort, mais le conduit existant, la charpente, les cloisons et la nature du sol peuvent imposer une autre position. Le schéma d’installation doit donc partir du logement réel, pas d’une idée théorique de pièce idéale.

Vérifier la résistance du plancher

Un poêle en fonte ou en acier peut approcher un ordre de grandeur de 100 kg. Certains modèles équipés d’un manteau accumulateur peuvent atteindre 300 kg. Avant la pose, il faut donc vérifier que le plancher supporte la charge, en particulier dans une maison ancienne, sur un plancher bois ou à l’étage. Le poids ne se limite pas à l’appareil : il faut aussi compter la plaque de protection, le conduit visible et parfois les accessoires de raccordement. Quand la charge est mal anticipée, le problème n’apparaît pas tout de suite, mais il complique ensuite la mise en sécurité de l’ensemble.

Protéger les sols sensibles à la chaleur

Sur un carrelage incombustible, la contrainte est plus simple. Sur un parquet, un stratifié, un sol vinyle ou tout revêtement sensible, une plaque incombustible devient nécessaire. On retient souvent comme repère une protection débordant d’environ 50 cm devant le poêle et 20 cm sur les côtés, mais ces valeurs doivent être confrontées à la notice de l’appareil et aux prescriptions de pose. Le bon réflexe consiste à protéger le sol avant de penser à la finition esthétique.

Une installation réussie repose sur un ensemble cohérent. Si un seul point est faible, tout l’ensemble perd en fiabilité. Le sol, le mur, le conduit, l’arrivée d’air et la distance aux meubles ne sont pas des sujets séparés, ils se répondent. Un poêle un peu avancé peut améliorer la protection d’un mur, mais gêner le passage. Un conduit plus direct peut favoriser le tirage, mais imposer une traversée délicate. Penser en réseau, et non en pièces isolées, aide à arbitrer correctement entre confort, sécurité et esthétique.

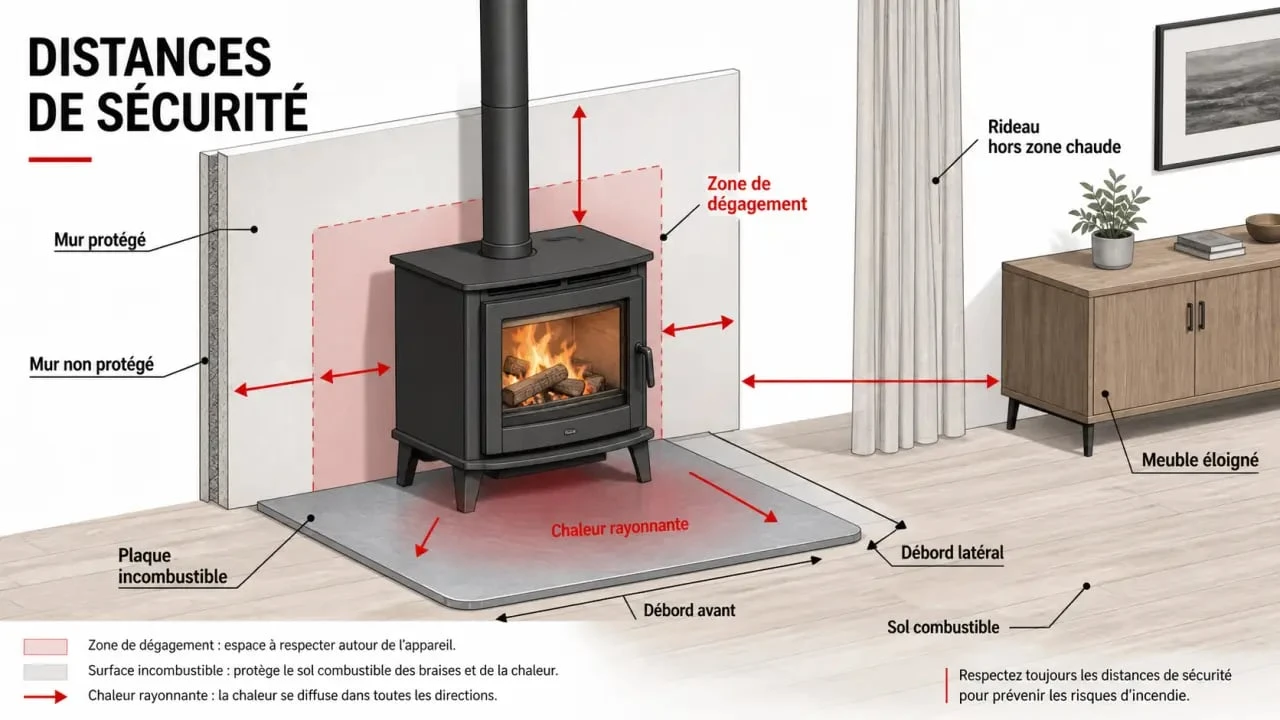

Distances de sécurité et protections autour du poêle

Les distances de sécurité servent à éviter l’échauffement excessif des matériaux combustibles : mur en bois, meuble, rideau, parement sensible, plinthe ou cloison légère. Elles ne sont pas identiques pour tous les appareils. Un modèle avec habillage, double paroi ou protection intégrée peut avoir des exigences différentes d’un poêle plus rayonnant. Le schéma d’installation doit donc toujours être lu avec la notice sous les yeux.

Devant, derrière et sur les côtés

Devant la vitre, une distance de sécurité généralement indiquée autour de 80 cm permet de limiter les risques liés au rayonnement, aux projections et à l’ouverture de la porte. Sur les côtés et à l’arrière, il faut se référer à la notice et à la nature du mur. Un mur incombustible n’appelle pas les mêmes précautions qu’une cloison habillée de bois ou proche d’un isolant sensible à la chaleur. Cette distinction compte autant que la distance elle-même.

Les erreurs fréquentes à éviter

• Placer le poêle trop près d’un canapé, d’un meuble bas ou de rideaux.
• Oublier la plaque incombustible sur un sol bois ou stratifié.
• Raccorder l’appareil sans vérifier la compatibilité du conduit existant.
• Multiplier les coudes, notamment un coude à 90°, sans validation technique.
• Négliger l’arrivée d’air, surtout dans un logement bien isolé.

Ces erreurs ne se voient pas toujours au premier regard sur un schéma simplifié. Pourtant, elles peuvent dégrader le tirage, accélérer l’encrassement, favoriser les condensats ou créer un risque de surchauffe localisée. C’est pourquoi un plan d’implantation doit toujours être complété par une visite sur place et par un contrôle des distances réelles, pas seulement des distances dessinées.

Raccordement, tubage et arrivée d’air : le cœur technique

Le conduit de raccordement est la partie visible entre le poêle et le conduit de fumée. Il peut comprendre un té de poêle, des tuyaux émaillés, un tuyau coulissant, un coude à 90° dans certains cas, un raccord anti-bistre ou un modérateur de tirage selon la configuration. Son rôle est simple : conduire les fumées sans fuite, sans stagnation excessive et avec un tirage adapté. Le bon assemblage se lit très bien sur un schéma, à condition de garder l’ordre des éléments.

Quand un conduit existant doit être vérifié

Si la maison possède déjà un conduit de cheminée, il ne faut pas le considérer automatiquement utilisable. Il doit être contrôlé : étanchéité, état intérieur, section, continuité, débouché et compatibilité avec un poêle à bois. Les anciens conduits en boisseaux de terre cuite, par exemple, peuvent nécessiter un tubage selon leur état et leur usage prévu. Le tubage dépend donc du conduit, pas d’une règle unique applicable à tous les logements. Cette vérification évite d’engager des travaux incomplets ou mal adaptés.

Limiter le bistre et les mauvais tirages

Le bistre apparaît plus facilement lorsque les fumées refroidissent, condensent ou circulent mal. Un raccord anti-bistre peut être cité dans certaines configurations pour gérer les condensats et protéger la jonction. Le modérateur de tirage, lui, peut aider à stabiliser le fonctionnement si le tirage est trop fort. Ces éléments ne remplacent jamais une conception correcte du conduit, mais ils montrent que le schéma d’installation doit tenir compte du comportement réel des fumées, pas seulement du tracé du tuyau.

Ne pas oublier l’arrivée d’air

Un poêle consomme de l’air pour brûler le bois. Dans un logement ancien peu étanche, l’air peut parfois entrer naturellement, mais dans une maison rénovée ou bien isolée, une arrivée d’air dédiée devient un point majeur. Elle peut être directe vers l’appareil ou située dans la pièce selon les possibilités techniques. Sans apport d’air suffisant, le feu démarre mal, le tirage devient instable et l’utilisation quotidienne perd en confort. Le schéma doit donc montrer ce point avec la même clarté que le conduit.

Conformité, budget et premier allumage

Une installation de poêle à bois engage la sécurité du logement. Le DTU 24.1, les prescriptions du fabricant et les règles de l’art structurent les choix techniques. Pour un particulier, l’enjeu n’est pas de devenir fumiste, mais de savoir quelles vérifications demander avant de signer un devis ou de valider une pose. La conformité se prépare avant les travaux, pas après.

La check-list avant installation

• Confirmer l’emplacement en tenant compte du conduit, des murs et de la circulation.
• Vérifier la résistance du plancher et la nécessité d’une plaque incombustible.
• Contrôler les distances de sécurité indiquées dans la notice.
• Faire inspecter le conduit de fumée existant ou prévoir un conduit neuf.
• Déterminer si un tubage est nécessaire.
• Prévoir une arrivée d’air adaptée.
• Valider les composants du raccordement : té, tuyaux émaillés, coudes, raccords.

Prix, aides et recours à un professionnel

Le budget dépend du poêle, de la complexité du conduit, du tubage éventuel, des protections à ajouter et de la main-d’œuvre. Une TVA réduite à 5,5% est mentionnée pour l’installation dans les cas éligibles. MaPrimeRénov’ peut atteindre un plafond d’aide indiqué à 2500€, et les CEE peuvent aussi entrer dans le montage financier selon le projet. Le recours à un professionnel RGE est souvent déterminant pour sécuriser l’installation et vérifier l’accès aux aides.

Premier allumage : une étape à part

Le premier allumage ne sert pas seulement à produire de la chaleur. Il permet de vérifier le tirage, l’absence de refoulement, le comportement du conduit, les odeurs de chauffe initiale et la bonne prise d’air. Il doit être progressif et réalisé selon la notice de l’appareil. Si une anomalie apparaît, mieux vaut interrompre l’usage et faire contrôler l’installation plutôt que de chercher à compenser par plus de bois ou par une ouverture permanente de la porte. Cette étape confirme que le schéma prévu correspond bien au fonctionnement réel.

Un schéma d’installation de poêle à bois est donc un outil de décision, pas une autorisation de poser au hasard. Il aide à visualiser les grandes liaisons, mais la conformité se joue dans les détails : distances, conduit, tubage, arrivée d’air et qualité du raccordement. Pour un projet durable, le bon réflexe consiste à préparer son plan, lister les contraintes du logement, puis faire valider l’ensemble par un installateur compétent.
